功能简介:

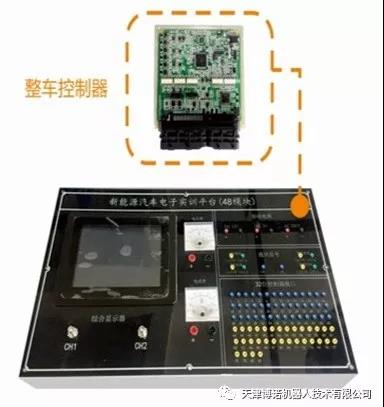

针对新能源汽车中的电工电子基础知识开发的实训平台，用于学习电子元器件和基础电路功能，分为新能源汽车电工和电子两部分，每部分可以开设的实训模块大于20个，每个模块可以独立使用，也可以组合运行。该实训平台设计合理，元器件丰富，组合灵活方便，接触可靠，彻底解决了长期使用接触不良等问题。

产品特色:

（1）基于FREESCALE 32位单片机的控制系统及驱动电路，实验板母板采用2mm厚印制线路板制成，母板上固定器件有电位器、电容器、按钮开关以及晶振等，还设有400多个高可靠锁紧式防转叠插座作为实验连接点，实验时锁紧插头线相互连接即可。

（2）直流电源提供双+5V/0.5A和双0～30V/0.5A的稳压电源,均有短路保护自动恢复、短路报警指示等功能。

（3）脉冲信号源能提供正、负输出单次脉冲和频率1KHZ、10KHZ、100KHZ、500HZK附近连续可调的方波脉冲源，通过频率细调电位器对输出频率进行细调。

（4）三态逻辑测试笔：高电平为红色发光管亮，低电平为绿色发光管亮，高阻态或电平处于不高不低的电平值时黄色发光管亮。

（5）实验用配件：线路板上配有继电器、二极管、三极管、接触器、MOS管、熔断器、IGBT模块、电位器、电容、数字电流表等常规元件多只。

（6）配备有实验连接线和实验指导书等。
