功能简介：

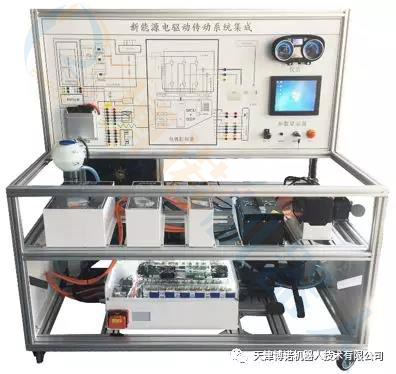

博诺依托北汽新能源汽车原型，真实再现新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统的安全注意事项。电驱动传动集成系统，充分展示了各主要零部件的组成结构和逻辑控制关系。主要包括：磷酸铁锂动力电池包、车载充电机、DC-DC转换器、仪表、充电插口、电机控制器、电子油门总成、换挡机构总成、驱动电机、变速箱、传动轴、前轮碟刹、皮带传动、磁粉制动器、手动张力控制器、助力器带泵总成、真空泵总成、真空罐总成、辅助蓄电池、智能故障设置和考核系统，可移动平台和教板。
产品特色：
博诺1．主要部件安装在平台上，电气连接方式与实车相同，方便拆卸，学员在拆装连线过程中能够掌握高压系统零部件拆装和安全防护要点。
博诺3．教板上绘制有电路控制图，并安装有7寸显示器和仪表。踩下油门后，能够方便观察车辆运行时的各项状态参数，掌握纯电动车运行过程中的控制逻辑和主要部件参数的变化规律。
博诺4．传动轴输出端安装有磁粉制动器，能够模拟车辆两端负载变化的过程，真实再现电驱动传动系统不同工况下（启动、加速、匀速、减速、停车、爬坡等）电流和电压等参数的变化规律。
博诺5．动力电池包采用半透明设计，内置照明采用LED排灯照明，便于观察电池内部结构。
博诺6．采用真实的机械齿轮传动和刹车系统，方便观察制动能量回馈电流的变化，掌握制动能量吸收等概念。
博诺7．设置有带电动真空助力液压制动系统，其开关信号通过压力传感器智能控制。
博诺8．配备有12V电源接地机械开关，可随时切断整个系统电源，并配备有制动器防护罩等安全保护装置，保证用电安全。
博诺10．教板能够完整地显示电驱动传动系统的工作原理，并能借助万用表和示波器实时检测电控系统在各种状态下的参数变化。
博诺11．主要零部件有引出的检测口，方便直接在故障部位进行检测，掌握实车故障处理能力。
博诺12．配备有智能故障设置和考核系统，由教师设置故障，学生分析并查找故障点。
博诺13．配备有汽车专用教学软件，能够对各种状态进行仿真，展示电路原理，并在智能电路图上直接测量动力电池包电压、电流和SOC等状态参数，以及驱动电机电压，电流，转速等，直观明了。
博诺14．拥有自主知识产权，并提供本设备的教学操作视频。
博诺15．能够完成以下实训：了解新能源汽车电驱动传动系统控制原理和主要零部件功能；熟悉新能源汽车电驱动传动系统各种状态下的逻辑控制关系；了解电子油门踏板控制驱动电机转速、负载变化对驱动电机转速影响的过程；掌握电流、电压、电机转速和负载等参数的变化规律；学会新能源汽车高压安全系统操作的安全注意事项；掌握高压连接器的插拔方法等。
