功能简介

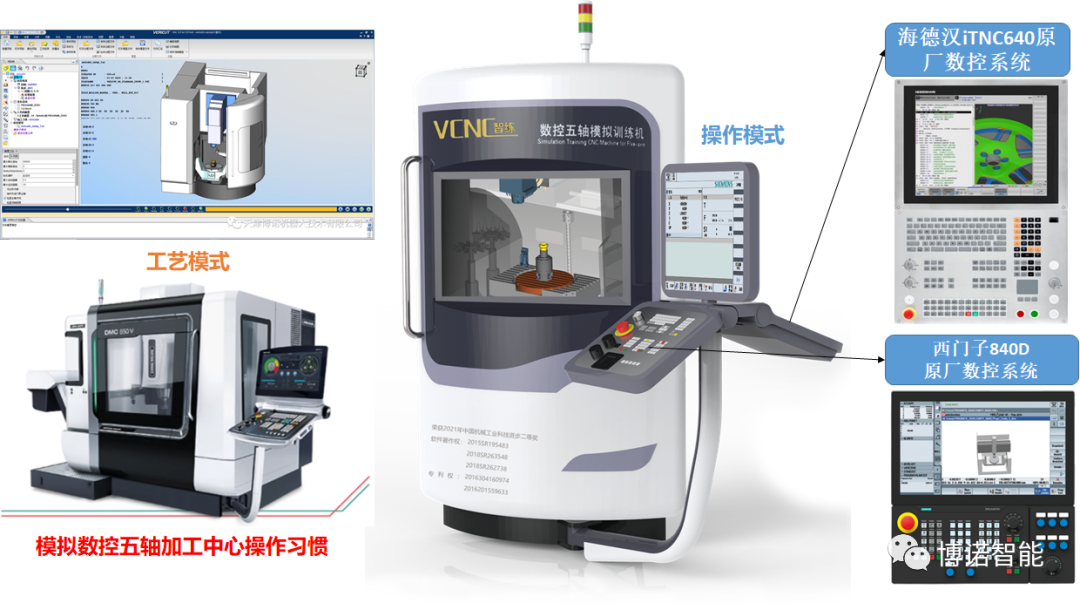

数控五轴模拟训练机包括模拟机主机、海德汉iTNC640和西门子Sinumerik840D双数控系统、数字化虚拟机床、显示面板、嵌入式控制系统和工业级Vericut数控多轴仿真软件等。能够通过数控系统硬件操作面板进行真实编程、操作和驱动数字化虚拟机床，模拟真实机床进行虚拟切削，实现数控五轴机床的安全仿真、操作与实际加工过程。

产品特色

1.经过10年潜心研发和4代迭代升级，获得多项软件著作权和专利，具备工业级仿真和真实的操作体验。

2.配备全球领先的海德汉TNC640和西门子Sinumerik840D多数控系统官方软件内核。

3.配备全球领先的工业级数控仿真软件内核VERICUT，支持主流数控系统，可定制化配备多种数控系统。

4.安全实训：集数控加工工艺制定、机床安全仿真、NC程序验证与优化和主流数控系统操作应用。培训实操过程不会因为操作不当出现机床碰撞、人员伤亡等安全事故，解决了昂贵高端设备不敢用于教学、高端设备数量不足、高消耗和维护等教学培训中的实际问题。

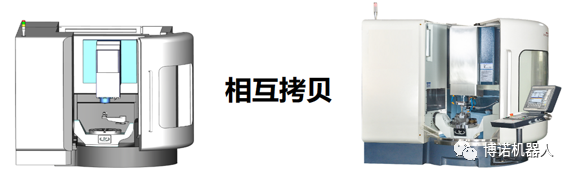

5.模拟训练机运行验证后的数控加工程序能够与真实五轴设备实现互相拷贝应用；

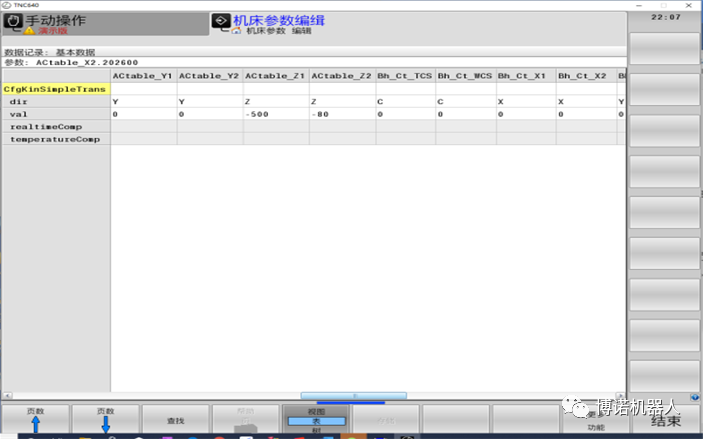

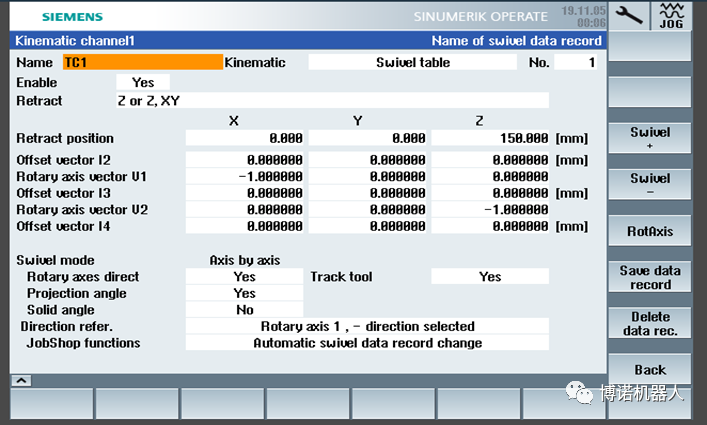

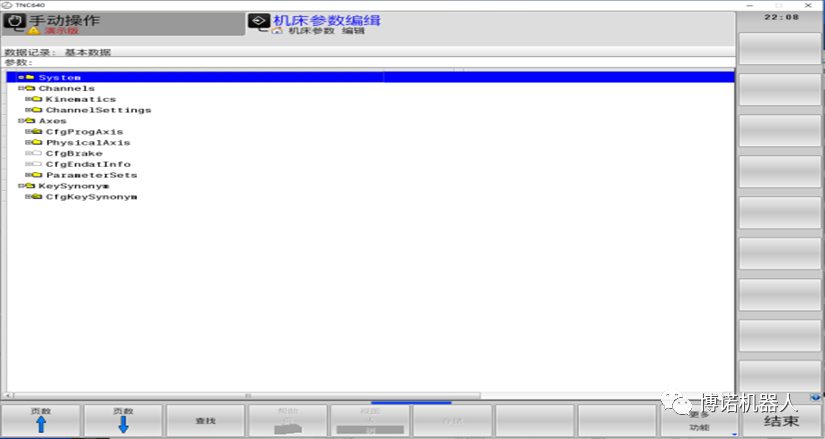

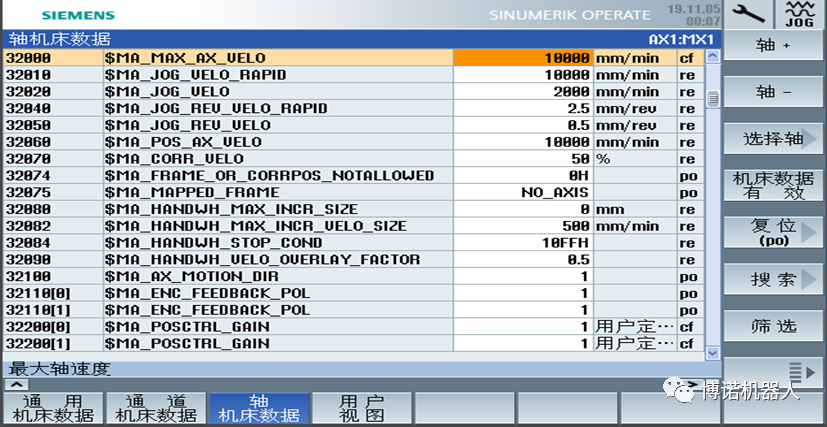

6.支持五轴机床设备的五轴标定精度调试，以及五轴机床系统机床参数调试的练习；

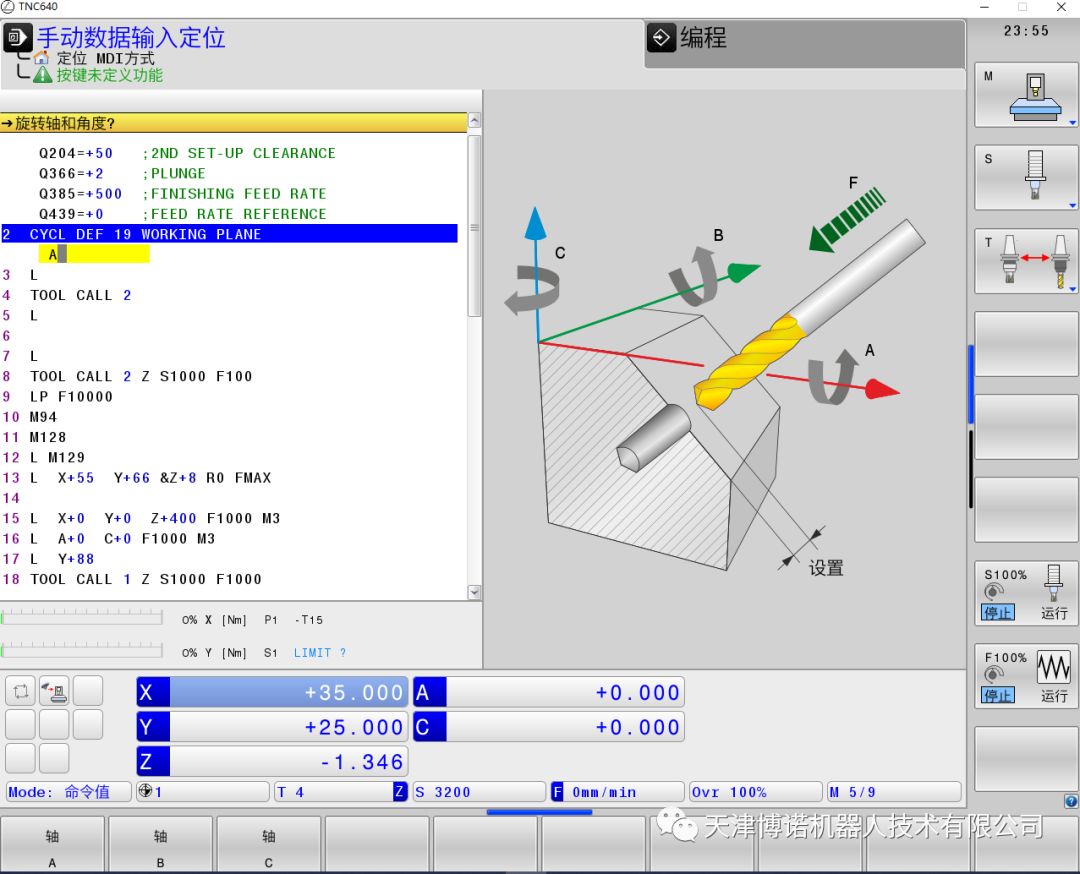

7.支持各种五轴系统高级指令的编辑模拟验证，如;海德汉640系统的M128, M129, planespatial, def8.0, def19.1, def7.1；西门子840D系统的TRAORI, TRAFOOF, CYCLE800(), TRANS, ATRANS, ROT, AROT，SCALE。

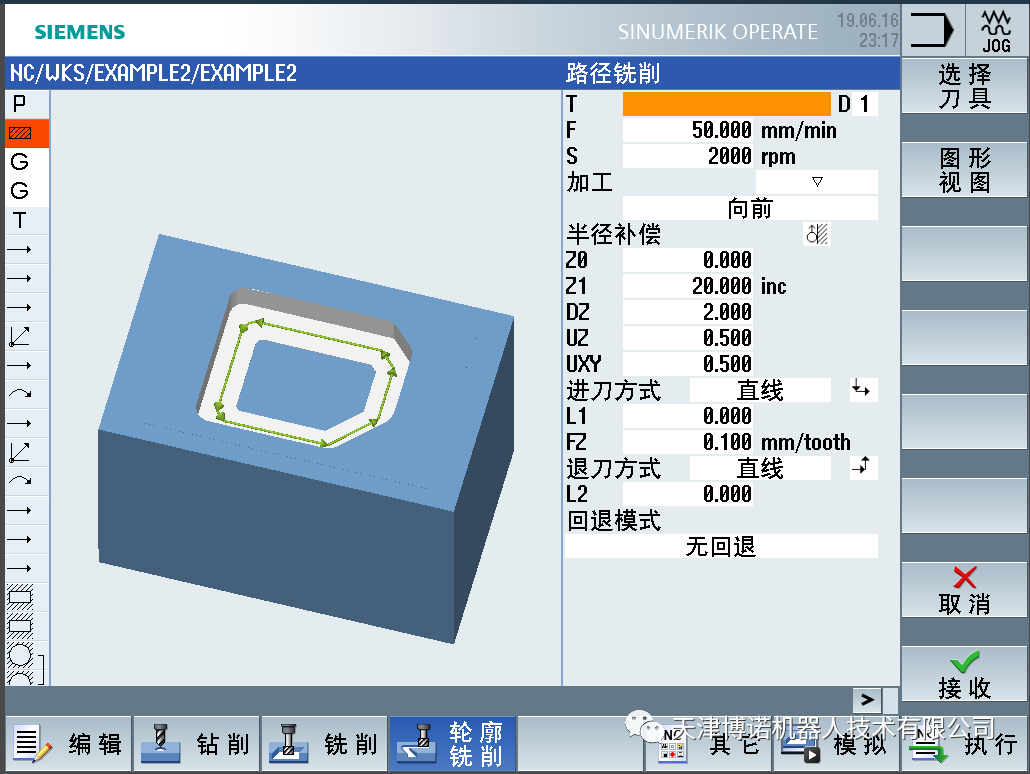

8.设备可运用海德汉640系统面板进行模块化智能手动编程，也可运用西门子840D系统面板进行模块化智能手动编程。

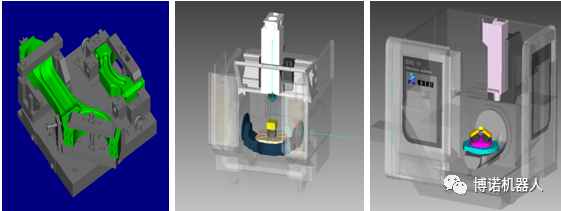

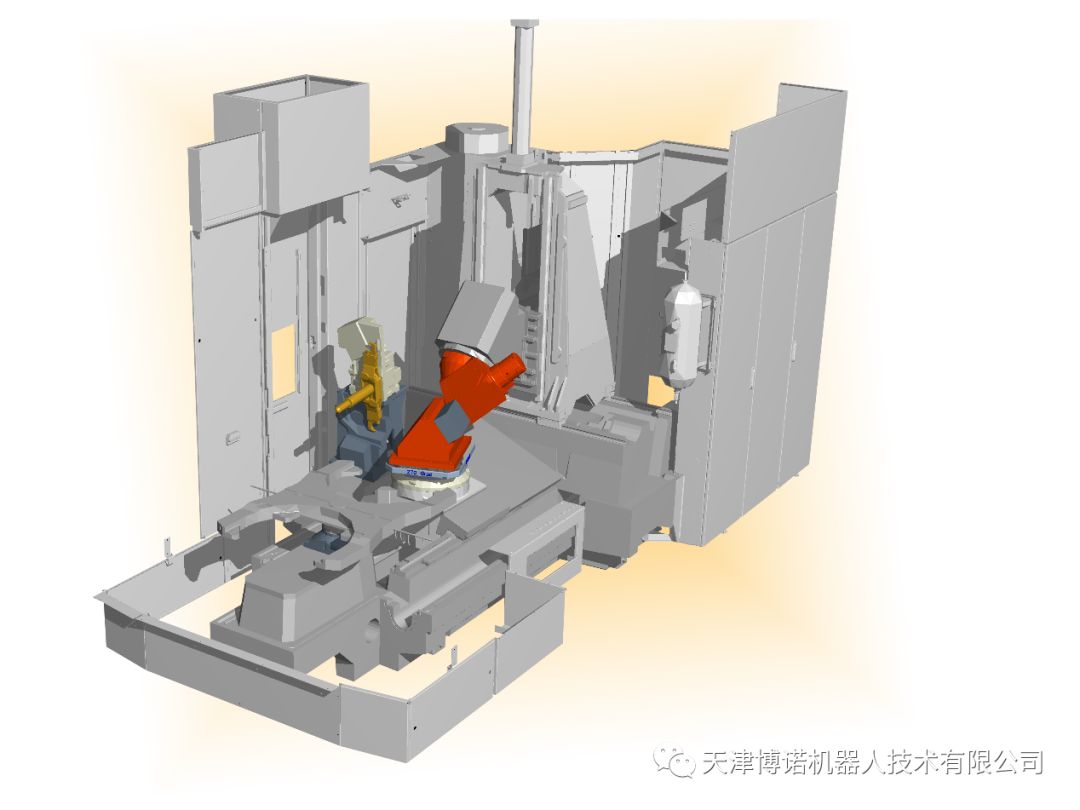

9.用户可对虚拟机床及数控系统根据课堂需要进行快速调整改进。如根据加工工艺需求定义任意形状的刀具、夹具等，用户还可增加特定的机床或者修改机床结构参数等。

10．软件具有很好的开放性，能自己搭建虚拟机床和虚拟控制系统。支持将机床模型(包括夹具、刀具等)按照实际机床的参数1：1定制到软件中，实现机床的切削功能，能够自行添加和修改数控系统；能够定义各种形状的参数化刀具，如铣刀、车刀、钻头、探头等，还能定义任意形状的不规则刀具。

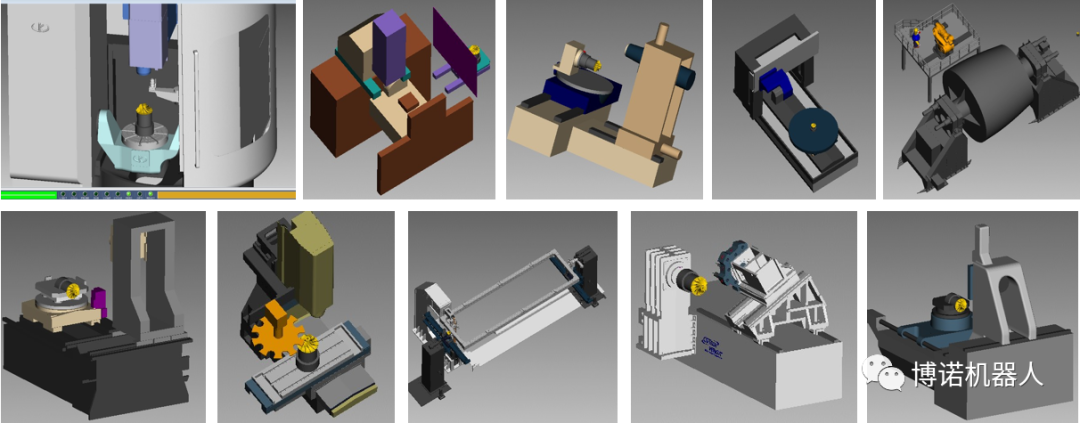

11．支持任何机床机构的二轴、三轴，四轴或者五轴机床的加工仿真。

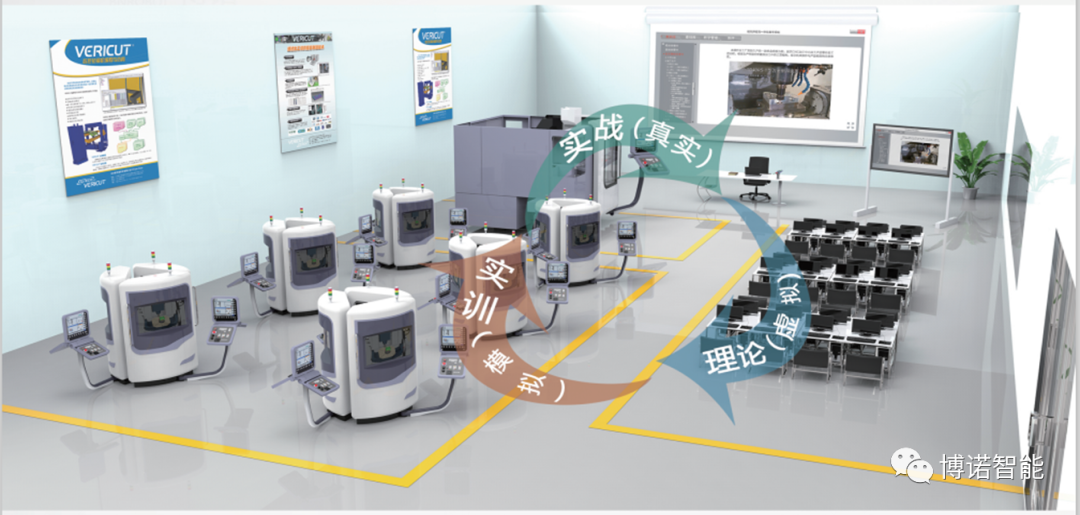

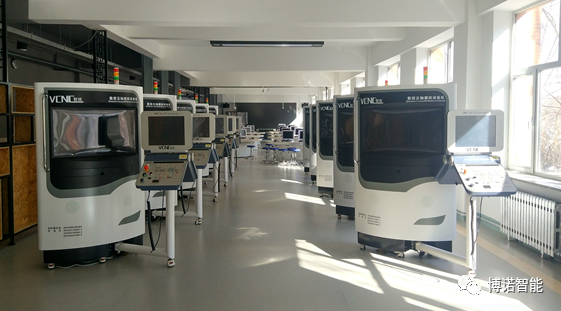

数控多轴理虚实一体化实训基地建设

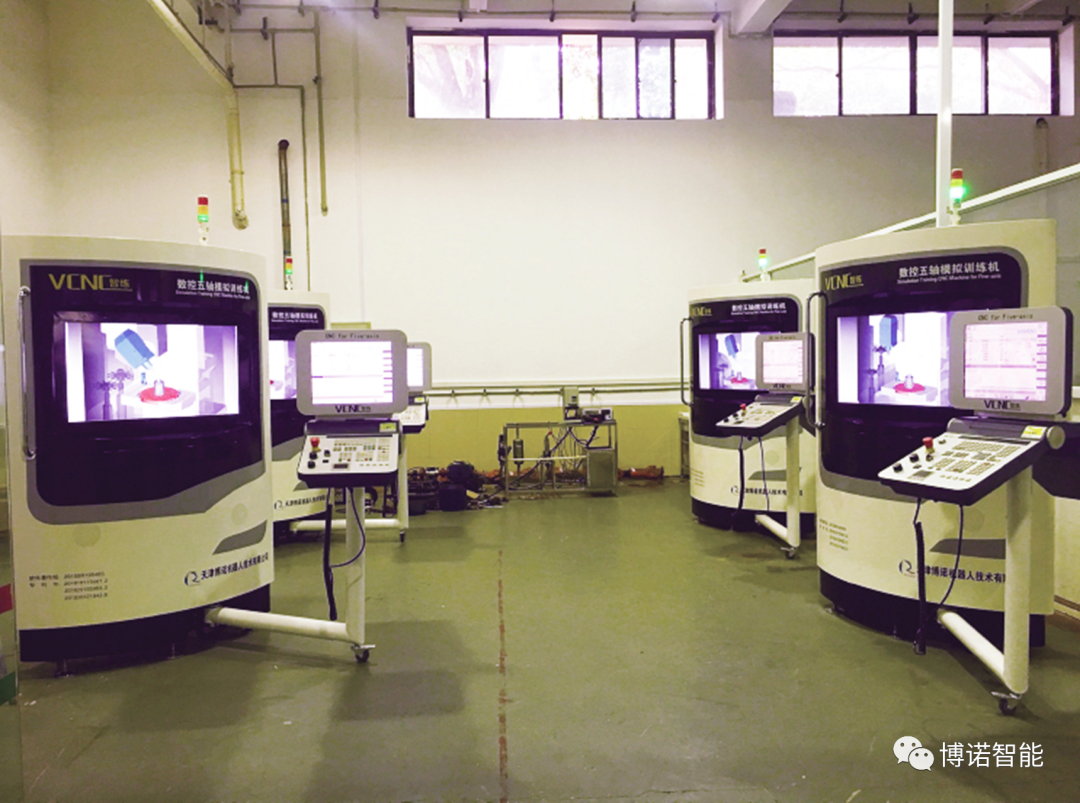

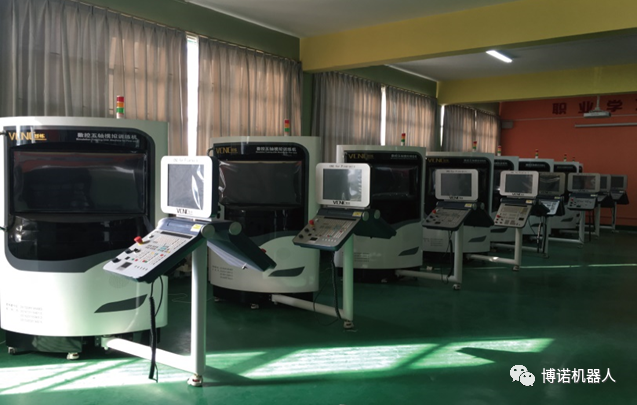

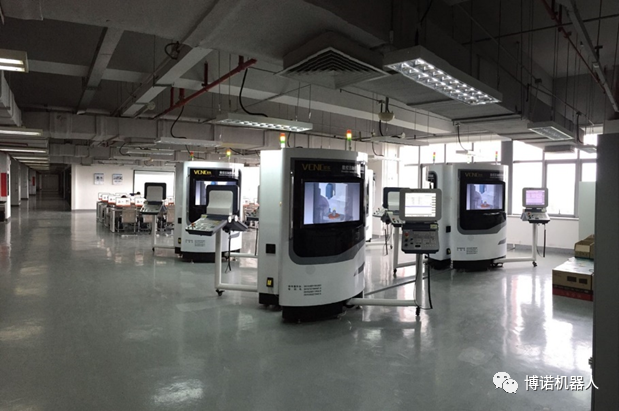

典型应用案例

长春职业技术学院

深圳信息职业技术学院

黄河水利职业技术学院

同济大学

重庆科技学院

华南理工大学

广东省机械技师学院
